2010/2/13(土)16:33 - 竹の - nolm01.iee.niit.ac.jp - 1001 hit(s)
rgbimage ですか。いまいち rgbimage って使い方が良く分からない (情報が少な
い) んですが、ちょっと試してみました。一応それらしきものが出力されるよう
ですが、なんかいまいちです。
----- ここから -----
set term png
set out 'z2hsvtest1.png'
unset key
set xrange [-1:1]
set yrange [-1:1]
remin = -1.1; remax = 1.1; immin = -2.2; immax = 2.2
nre(rev) = (rev-remin)/(remax-remin) # [0:1] に正規化
nim(imv) = (imv-immin)/(immax-immin) # [0:1] に正規化
# [0:1] の H,S,V 値から [0:1] の R,G,B 値を計算
hsvcomp(h,s,v,a,b,c,d,e) = (k=floor(h*6), f=h*6-k, (k==a || k==b)? v: \
(k==c || k==d)? v*(1.0-s): \
(k==e)? v*(1.0-f*s): \
v*(1.0-(1.0-f*s)))
hsv2r(h,s,v)=hsvcomp(h,s,v,0,5,2,3,1)
hsv2g(h,s,v)=hsvcomp(h,s,v,1,2,4,5,3)
hsv2b(h,s,v)=hsvcomp(h,s,v,3,4,0,1,5)
# file.dat は $1=x, $2=y, $3=x*x-y*y, $4=2*x*y の値を、x, y を [-1:1] の
# 範囲で 100x100 のデータを生成したもの
plot "file.dat" using 1:2\
:(int(255*hsv2r(nre(column(3)),1.0,nim(column(4)))))\
:(int(255*hsv2g(nre(column(3)),1.0,nim(column(4)))))\
:(int(255*hsv2b(nre(column(3)),1.0,nim(column(4)))))\
with rgbimage
set out
----- ここまで -----

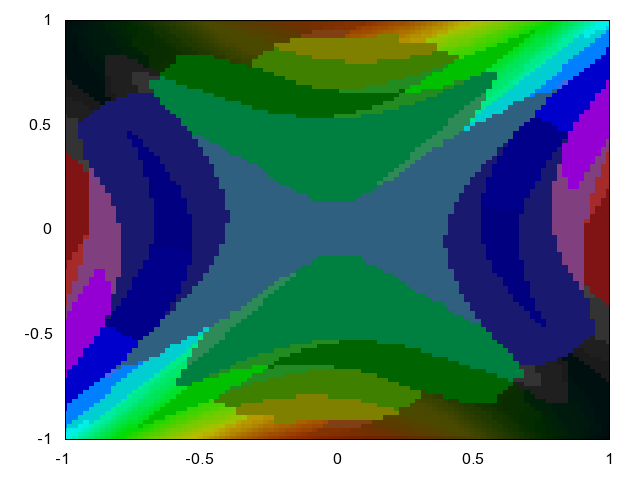

結果:
http://takeno.iee.niit.ac.jp/~shige/unix/gnuplot/data/z2hsvtest1.png
何か使い方を間違えているんでしょうか。
